¡Hola! Soy de un proveedor de cilindros telescópicos y hoy los guiaré a través del proceso de instalación de un cilindro telescópico. Si eres un entusiasta del bricolaje o un mecánico profesional, esta guía te ayudará a hacer bien el trabajo.
Antes de comenzar
Lo primero es lo primero, la seguridad es clave. Asegúrese de tener puesto el equipo de seguridad adecuado, como guantes y gafas de seguridad. No querrás que ningún residuo o líquido hidráulico entre en contacto con tus ojos o tu piel. Además, revise minuciosamente el cilindro telescópico para detectar cualquier signo de daño. Si nota abolladuras, grietas o fugas, no lo use. Contáctanos y te ayudaremos a solucionarlo.
A continuación, reúna todas las herramientas que necesitará. Por lo general, necesitará llaves, un juego de vasos, una llave dinamométrica y tal vez un depósito de fluido hidráulico si se trata de un cilindro telescópico hidráulico. Tener todo a su alcance hará que el proceso de instalación sea mucho más sencillo.
Paso 1: prepare el área de montaje
El primer paso es preparar el área donde montarás el cilindro telescópico. Limpie la superficie para eliminar la suciedad, el óxido o los residuos. Una superficie limpia garantiza un buen ajuste y reduce el riesgo de fugas. Si la superficie de montaje es desigual, es posible que necesites usar cuñas para nivelarla.
Mida los orificios de montaje en el cilindro y la superficie de montaje. Asegúrese de que se alineen correctamente. Si no es así, es posible que tengas que perforar nuevos agujeros o utilizar adaptadores. Pero tenga cuidado al taladrar, ya que no querrá dañar la superficie ni el cilindro.
Paso 2: montar el cilindro
Una vez que el área de montaje esté lista, es hora de montar el cilindro. Levante con cuidado el cilindro hasta colocarlo en su lugar y alinee los orificios de montaje. Inserte los pernos a través de los orificios y apriételos manualmente. No los aprietes completamente todavía, ya que necesitarás hacer algunos ajustes más adelante.
Si estás usando unCilindros telescópicos de montaje en muñón, asegúrese de que el muñón esté correctamente alineado y asegurado. El muñón proporciona soporte y permite que el cilindro gire, por lo que es importante hacerlo bien.
Paso 3: Conecte las líneas hidráulicas (si corresponde)
Si se trata de un cilindro telescópico hidráulico, deberá conectar las líneas hidráulicas. Comience identificando los puertos de entrada y salida en el cilindro. El puerto de entrada es por donde el fluido hidráulico ingresa al cilindro y el puerto de salida es por donde sale.
Limpie los extremos de las líneas hidráulicas para eliminar la suciedad o los residuos. Luego, conecte las líneas a los puertos utilizando los accesorios adecuados. Asegúrese de que los accesorios estén bien apretados, pero no los apriete demasiado, ya que esto puede dañar las roscas.
Una vez que las líneas estén conectadas, verifique si hay fugas. Puede hacerlo presurizando el sistema con una pequeña cantidad de fluido hidráulico. Si nota alguna fuga, apriete los accesorios o reemplace los sellos según sea necesario.
Paso 4: ajustar el cilindro
Después de montar el cilindro y conectar las líneas hidráulicas, es hora de ajustar el cilindro. Este paso es crucial para garantizar que el cilindro funcione sin problemas y de manera eficiente.
Utilice una llave dinamométrica para apretar los pernos de montaje según la especificación de par recomendada. Esto evitará que el cilindro se afloje durante el funcionamiento. Verifique la alineación del cilindro nuevamente para asegurarse de que esté recto y centrado.
Si el cilindro es parte de un sistema, como unCilindro de elevación debajo de la carrocería de 6 etapas y carrera de 1005 mm, es posible que tengas que ajustar la longitud del trazo. Por lo general, esto se puede hacer ajustando los interruptores de límite o las válvulas hidráulicas.
Paso 5: Llene el sistema hidráulico (si corresponde)
Si está utilizando un cilindro telescópico hidráulico, deberá llenar el sistema hidráulico con líquido. Asegúrese de utilizar el tipo correcto de fluido hidráulico recomendado por el fabricante.
Localice el depósito de fluido hidráulico y retire la tapa. Vierta lentamente el líquido en el depósito hasta que alcance el nivel recomendado. Tenga cuidado de no llenar demasiado el depósito, ya que esto puede causar problemas.
Una vez que el depósito esté lleno, encienda la bomba hidráulica y déjela funcionar durante unos minutos para hacer circular el fluido a través del sistema. Verifique si hay fugas o ruidos anormales. Si todo luce bien, estás listo para probar el cilindro.
Paso 6: Pruebe el cilindro
El último paso es probar el cilindro para asegurarse de que esté funcionando correctamente. Extienda y retraiga lentamente el cilindro unas cuantas veces para comprobar que funciona sin problemas. Preste atención a cualquier ruido, vibración o fuga inusual.
Si el cilindro no se extiende o retrae suavemente, puede haber un problema con el sistema hidráulico o con el cilindro mismo. Compruebe el nivel del líquido hidráulico, la presión y las válvulas. Si aún tiene problemas, no dude en contactarnos para obtener ayuda.
Conclusión
Instalar un cilindro telescópico puede parecer una tarea desalentadora, pero con las herramientas adecuadas y un poco de conocimiento, se puede realizar. Si sigue estos pasos, podrá garantizar una instalación exitosa y poner su cilindro telescópico en funcionamiento en poco tiempo.

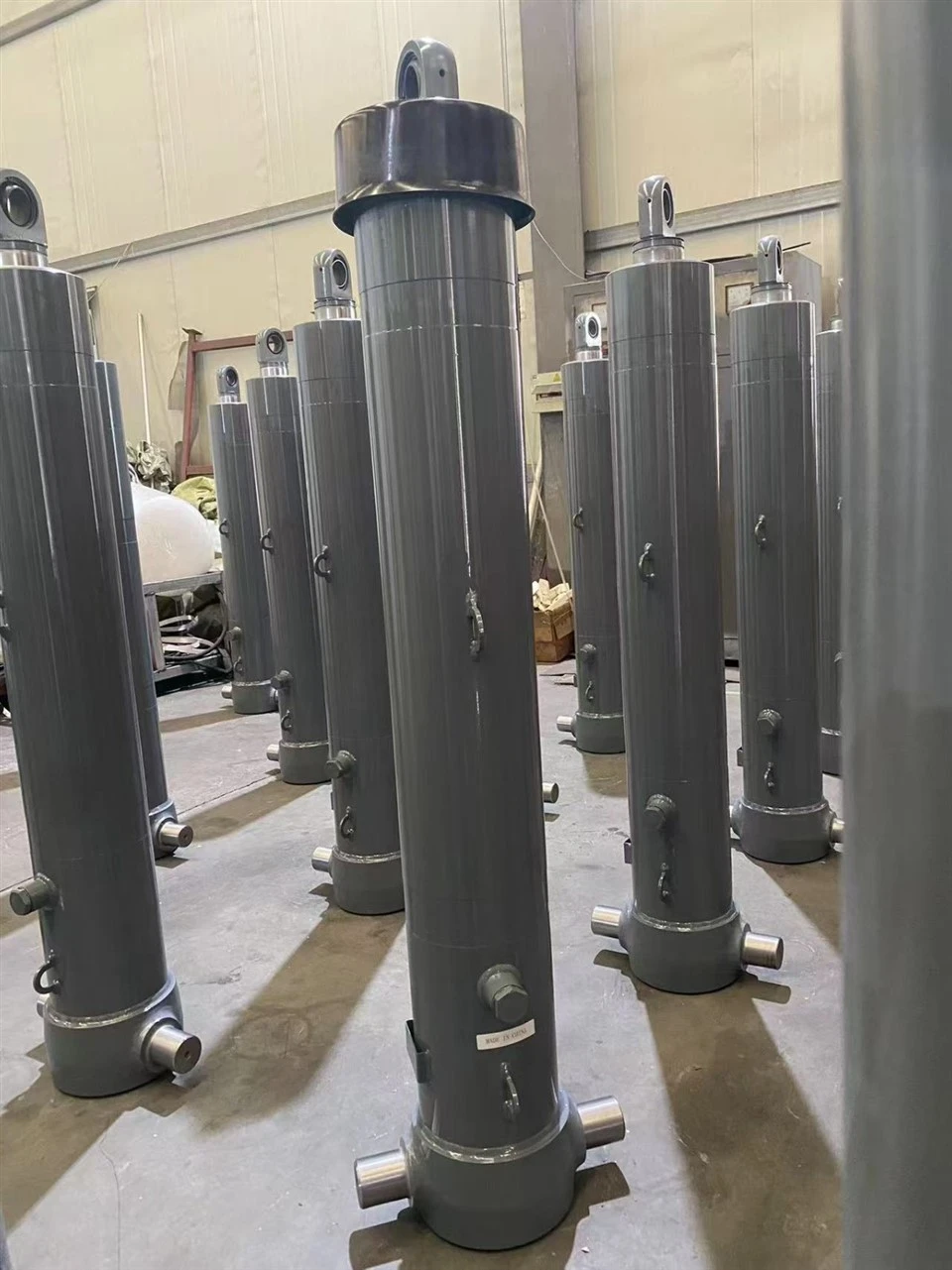

Si está buscando un cilindro telescópico, tenemos una amplia gama de productos para elegir, incluido elFE 169-5-5405 Cilindros hidráulicos telescópicos. Nuestros cilindros están fabricados con materiales de alta calidad y están diseñados para cumplir con los requisitos más estrictos.
Si tiene alguna pregunta o necesita ayuda con su instalación, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a tomar la decisión correcta y garantizar que su proyecto sea un éxito. ¡Pongámonos en contacto e iniciemos una conversación sobre sus necesidades de cilindros telescópicos!
Referencias
- Manuales de instalación del fabricante para cilindros telescópicos.
- Guías de diseño e instalación de sistemas hidráulicos.
